Schnellspannsystem

In der folgenden Anleitung wird der Aufbau und die Funtionsweise des Schnellspannsystems beschreiben. Das Schnellspannsystem ist mit der MINImill KIT2 und der MINImill KIT PRO kompatibel.

  • Lockern Sie die Schrauben der MDF Aufspannplatte

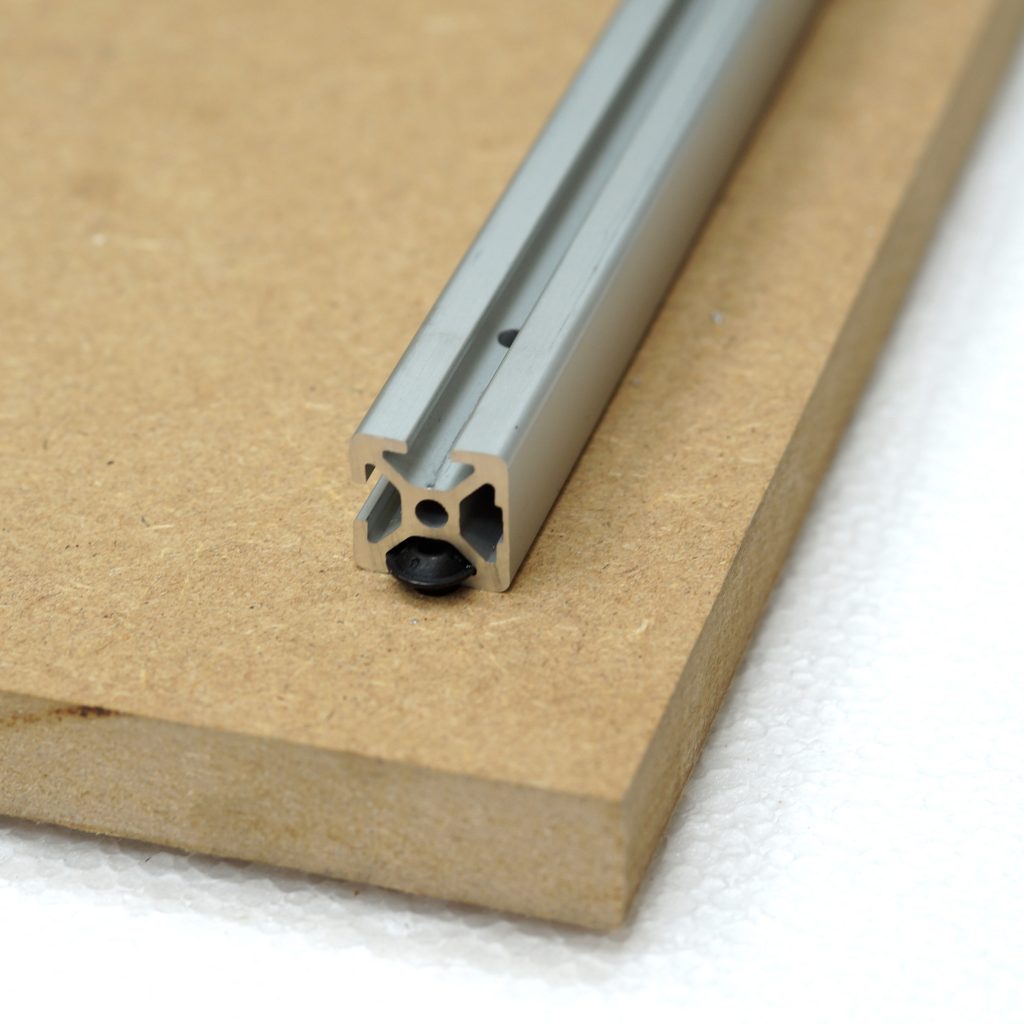

  • Schieben Sie das Aluminiumprofil des Schnellspannsystems auf die Schraubenköpfe und richten Sie dieses bündig aus

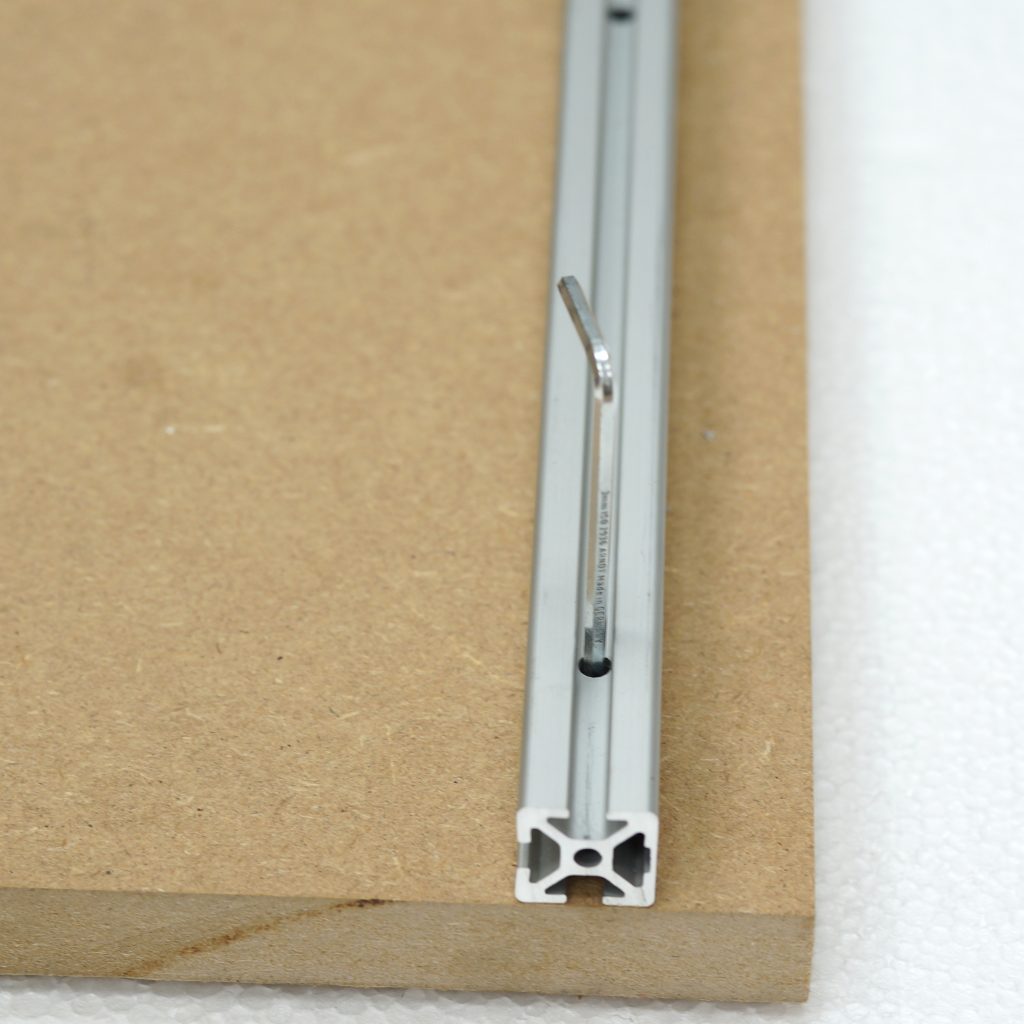

  • Ziehen Sie die Schrauben durch die Bohrungen im Aluminiumprofil mit dem Inbusschlüssel fest.

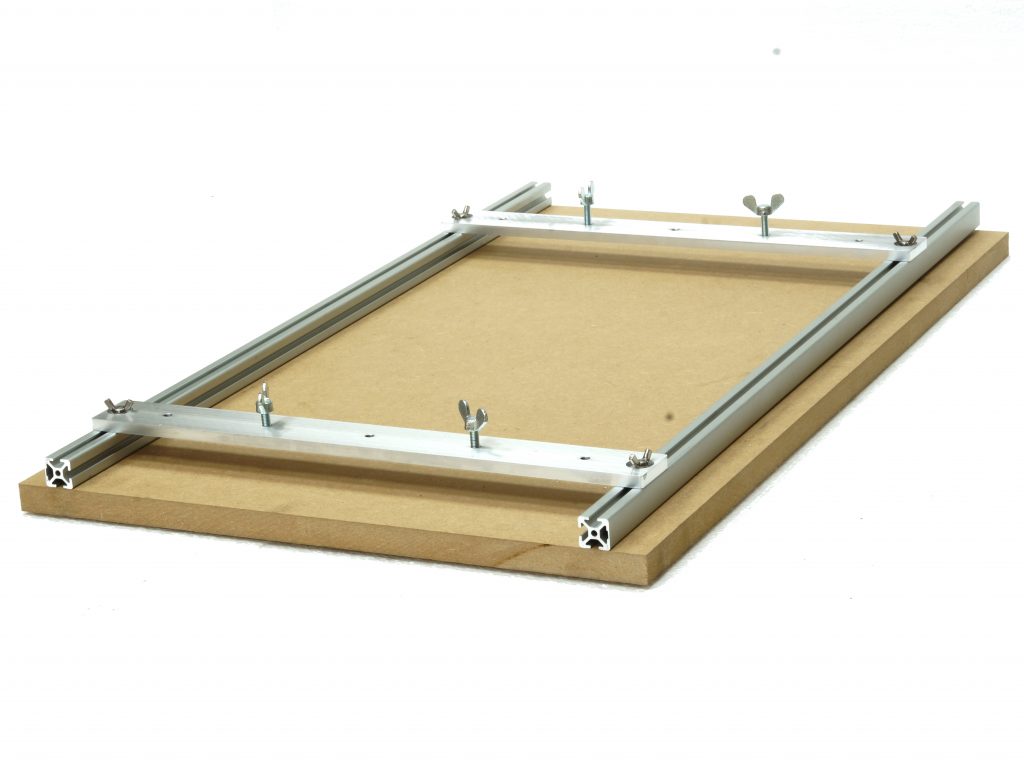

  • Abschließend können Sie die 2 Aluminiumspannhalter mit den M4 Flügelschrauben und den M4 Nutensteinen befestigen und verschieben. Mit den M6 Flügelmuttern können Sie Materialplatten bis zu einer Höhe von 20mm spannen.

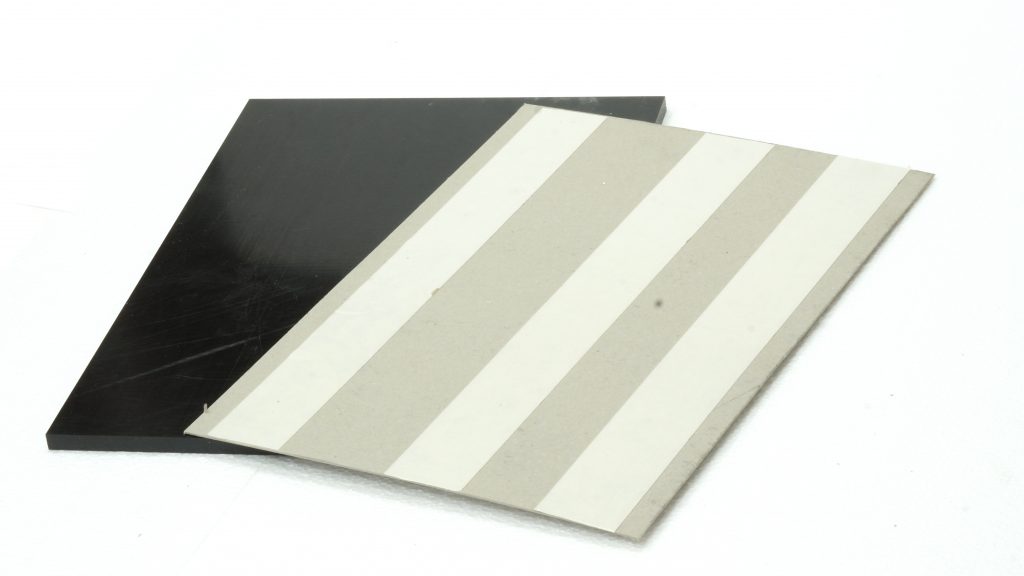

    • Für Gravuren oder Fräsarbeiten können Sie die Materialplatten direkt spannen. Wir empfehlen aber die Materialplatten auf eine Opferplatte (Karton, MDF) mit doppelsseitigem Klebeband zu Kleben und beide Platten gemeinsam zu spannen. Somit bleibt die MDF Aufspannplatte auch bei Durchfräsungen wie neu und Werkstücke sind sicher während dem gesamten Fräsvorgang gespannt.
