Die QBOT MINImill kann Bauteile direkt aus .stl Dateien fertigen. Im folgenden Tutorial zeigen wir Ihnen den Import von .stl Dateien.
Sie können das Tutorial auch ohne Fräsmaschine im Testmodus mit der aktuellen Version der MINImill Software probieren. Die nötigen Testdateien sind im Ordner der MINImill Software enthalten.
Alternativ können Sie die Datei unter dem unten angeführten Downloadlink herunterladen.
Downloadlink Brieftasche.stl
Laden Sie die MINImill Software in der aktuellen Version im Downloadbereich der Webseite herunter. Entpacken Sie bitte die .zip Datei und öffnen Sie die MINImill Software im MINImill Ordner.

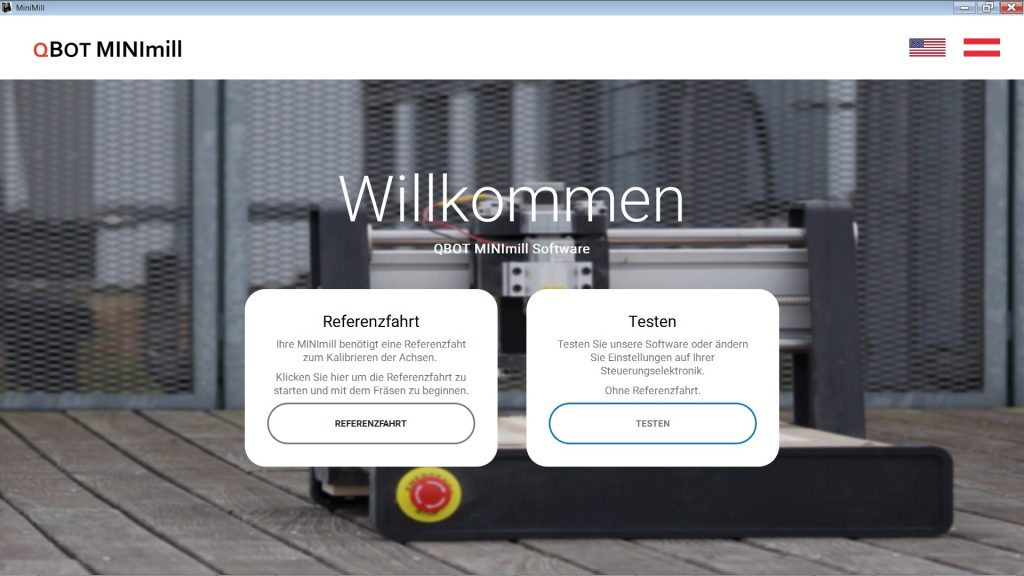

Sollten Sie das Stl Fräsen mit Ihrer MINImill Fräsmaschine ausprobieren klicken Sie bitte auf Referenzfahrt. Für den Test der Software ohne CNC Fräsmaschine bitte auf Test klicken.

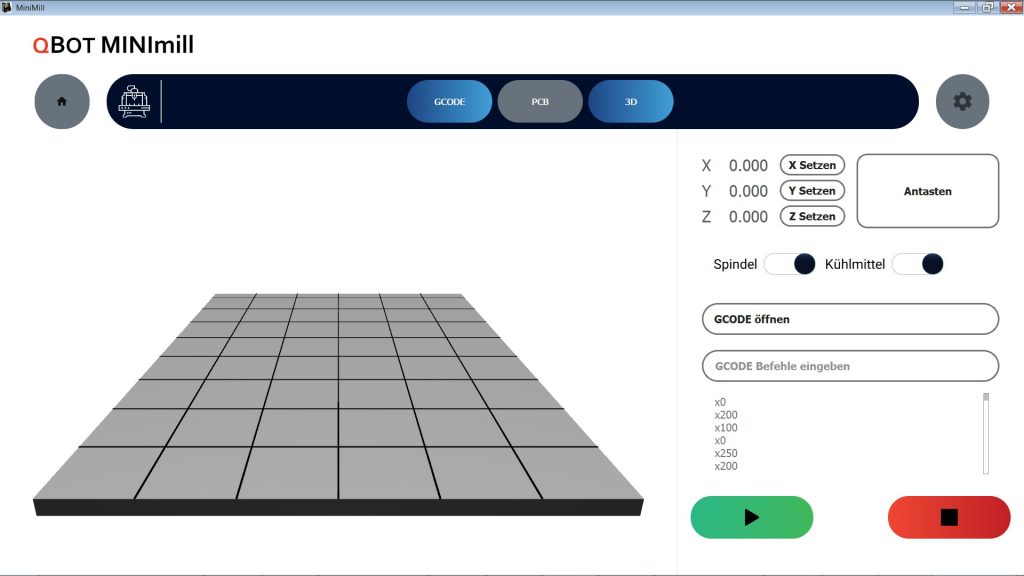

Im nächsten Fenster bitte auf den Reiter 3D klicken.
Sie befinden sich nun im 3D Modul. In diesem Modul können Sie .dxf und .stl Dateien importieren und berechnen.

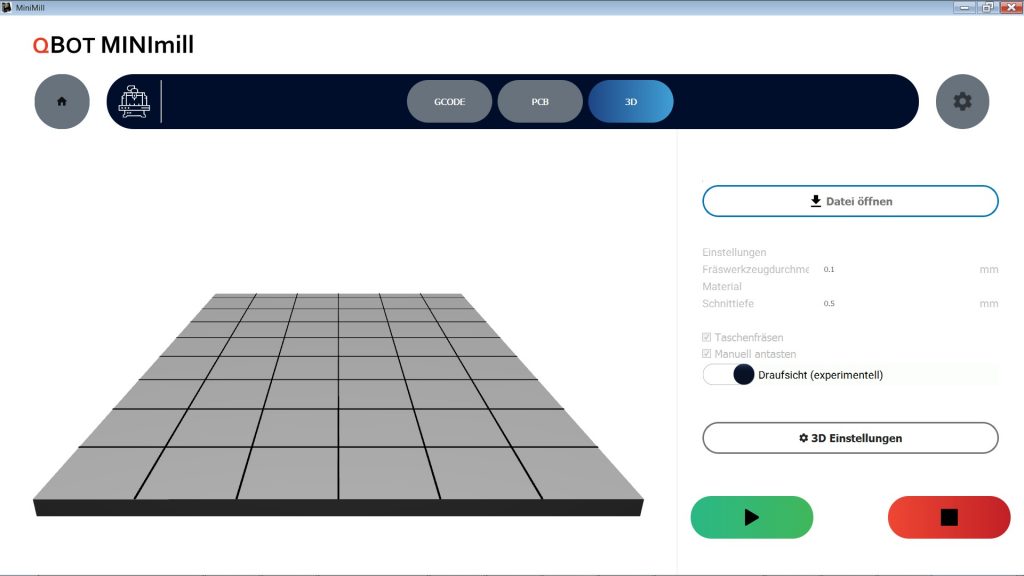

Mit dem Button „Datei öffnen“ können Sie ein neues Projekt starten und die .dxf bzw. .stl Datei öffnen. Klicken Sie bitte auf den Button um ein neues Projekt anzulegen.

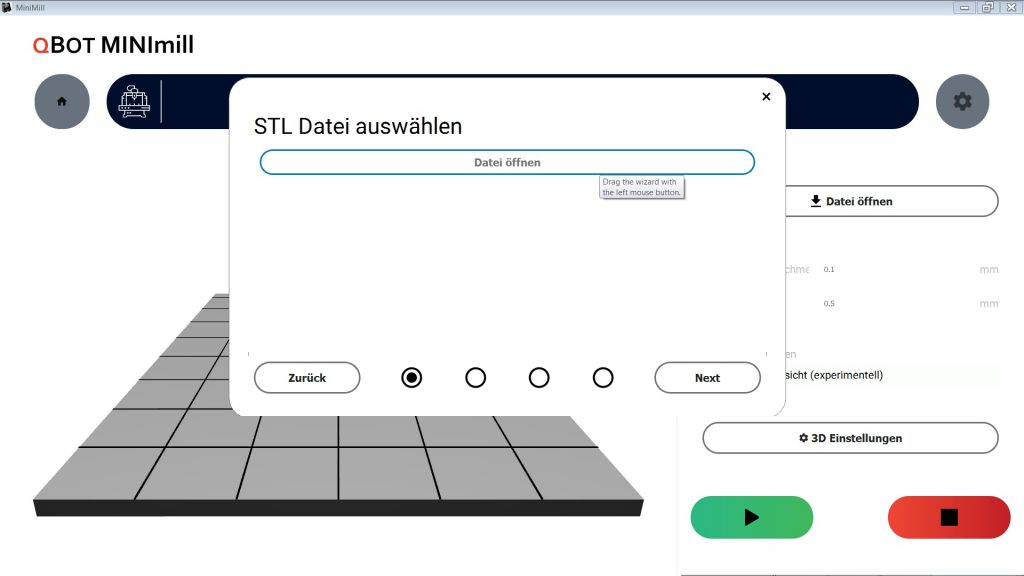

Klicken Sie auf den Button „Datei öffnen“ und wählen Sie die Datei „Brieftasche.stl“ aus. Sollten Sie die Datei nicht finden, können Sie diese am Seitenanfang (ganz oben) herunterladen.
Klicken Sie anschließend auf Weiter (Next), um zum nächsten Schritt zu gelangen.
Wählen Sie das passende Material aus. In unserem Fall haben wir ein 8mm Holz (Wood) ausgewählt.

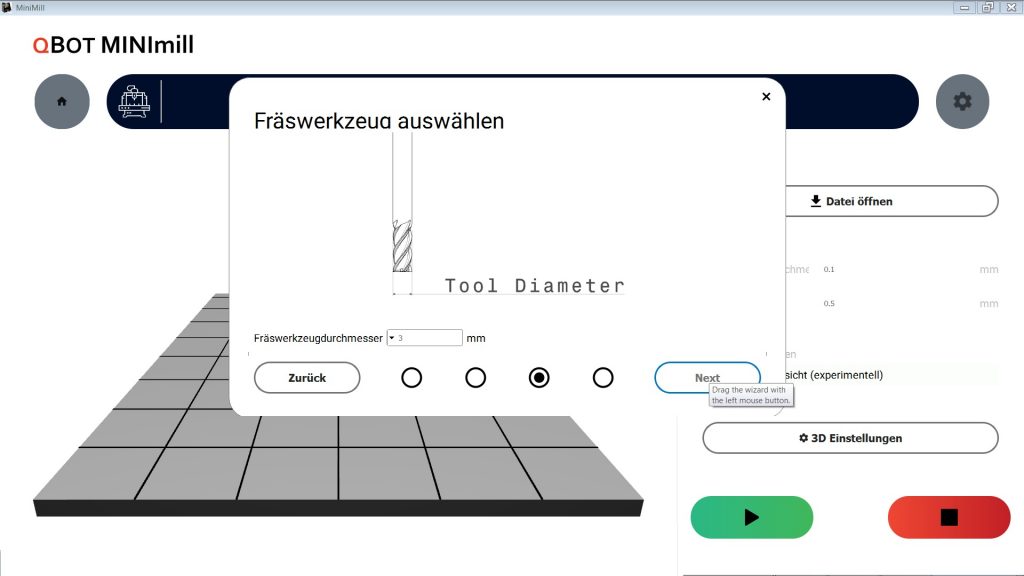

Wählen Sie das passende Fräswerkzeug für Ihre Datei aus. In unserem Beispiel wählen wir einen 3mm Fräser aus. Sie können die Datei aber auch mit einem 4,5 oder 6mm Fräswerkzeug fräsen. Sollten Sie ein anderes Fräswerkzeug als den 3mm Fräser verwenden, wählen Sie bitte das passende Werkzeug aus.

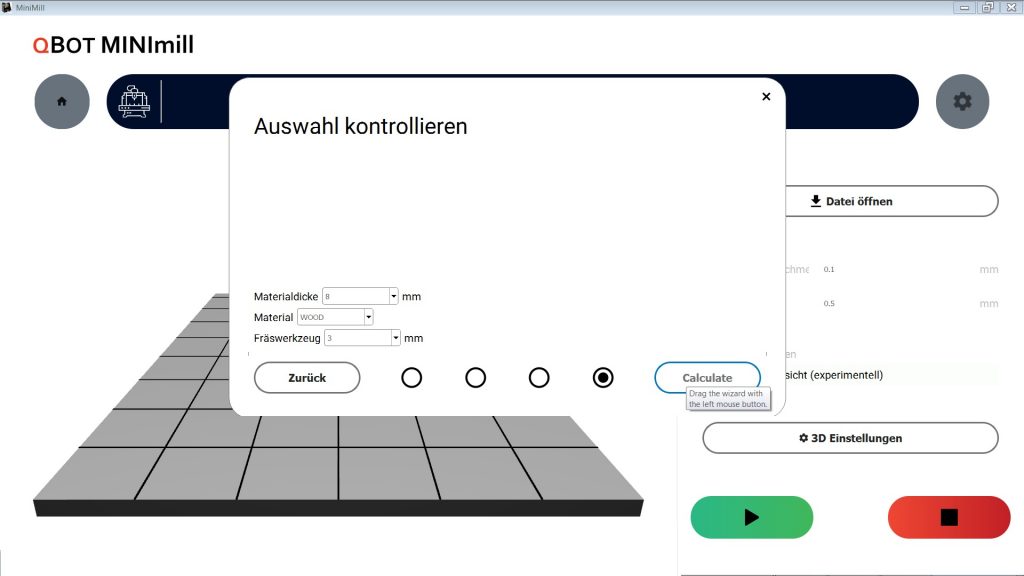

Im letzten Schritt können Sie Ihre Auswahl kontrollieren. Klicken Sie anschließend auf Berechnen (Calculate) um die Fräspfade zu berechnen.

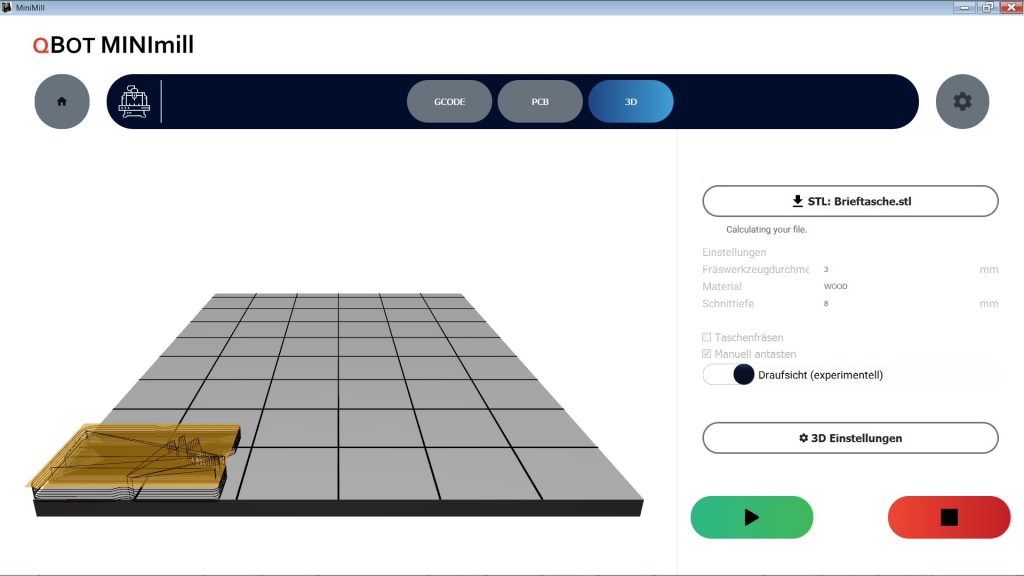

Die Software berechnet nun automatisch die nötigen Fräspfade für Ihre Fräsmaschine. In der Software werden die berechneten Fräspfade für Ihr Bauteil angezeigt.
